Ano ang mga pagkakaiba sa disenyo sa pagitan ng 3-link at 4-link na swivel connector, at paano dapat pumili sa pagitan ng mga ito?

Ang swivel forerunner assembly ay isang compact ngunit mission-critical component sa anchoring system ng isang vessel. Nakaposisyon sa pagitan ng angkla at ang pangunahing kadena ng anchor, pinipigilan nito ang pamamaluktot mula sa pagbuo sa kahabaan ng kadena habang ang barko ay humihikab o umiindayog sa hangin, agos, at alon. Kung walang maayos na napiling swivel assembly, ang chain ay maaaring kink, na humahantong sa labis na pagkasira, jamming sa wildcat, at kahit na pagkabigo sa pag-angkla.

Nagbibigay ang gabay na ito ng structured, batay sa panuntunan na paghahambing sa pagitan ng dalawang nangingibabaw na configuration — 3-link at4-link swivel forerunners— at nag-aalok ng malinaw na pamantayan sa paggawa ng desisyon para sa mga uri ng sasakyang-dagat, mga hadlang sa espasyo, at mga kinakailangan sa class society.

Mga Pamantayan sa Disenyo at Mga Detalye ng Materyal

Ang parehong configuration ay ginawa alinsunod sa ISO 1704 (Shipbuilding – Stud-link anchor chain) at karaniwang gawa mula sa Grade 2 o Grade 3 alloy steel o carbon steel, na may heat-treated at proof-tested na mga bahagi.

Ang lahat ng swivel forerunner ay dapat bigyan ng isang test certificate na ibinigay ng isang awtorisadong classification society, gaya ng DNV-GL, ABS, BV, LR, o NK. Dapat kasama sa sertipiko ang mga resulta ng pagsubok sa proof load, mga halaga ng break load (kung naaangkop), kakayahang masubaybayan ng materyal, at dimensional na pag-verify.

Pagkakaiba sa Istruktura: Pag-aayos ng Bahagi

Ang functional na pagkakaiba sa pagitan ng dalawang disenyo ay nasa bilang ng mga link at ang pagkakasunud-sunod ng koneksyon, na direktang nakakaapekto sa haba ng dimensyon, compatibility sa mga shackles, at interchangeability.

3-Link Swivel Forerunner Configuration

Binubuo ang EL + SW + EL (Pinalaking Link + Swivel + Pinalaking Link). Inalis ng compact assembly na ito ang dulong link, na nagreresulta sa mas maikling kabuuang haba ng axial. Ito ay dinisenyo para sa mga pag-install kung saan ang espasyo sa paligid ng anchor pocket o wildcat ay pinaghihigpitan. Gayunpaman, dahil ang dulong link ay wala, ang anchor-side na koneksyon ay karaniwang nangangailangan ng isang nakalaang shackle o isang inangkop na interface.

4-Link Swivel Forerunner Configuration

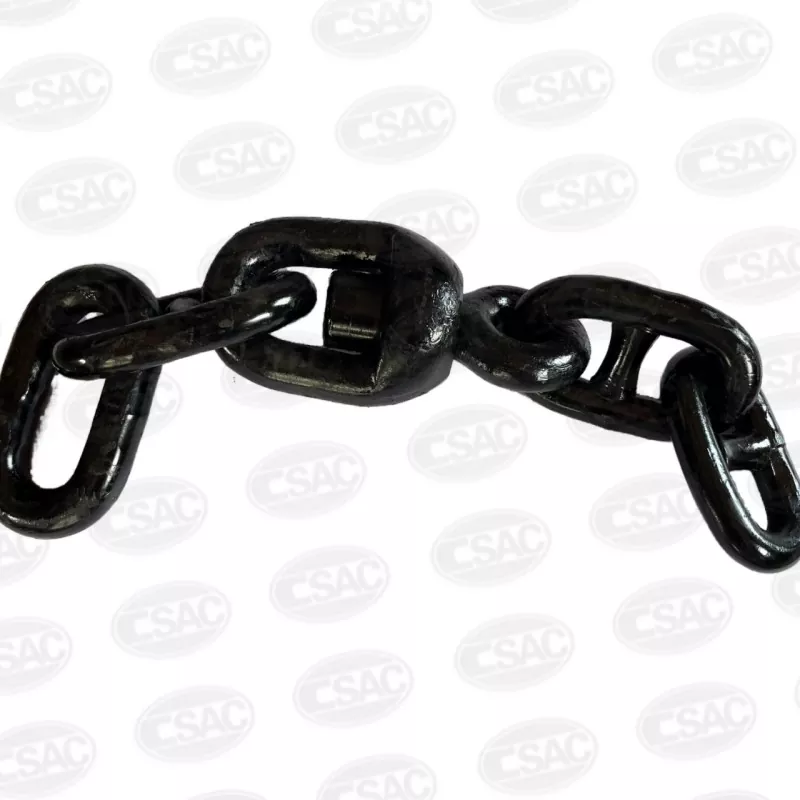

Binubuo ang E + EL + SW + EL (End Link + Enlarged Link + Swivel + Enlarged Link). Ang pagkakaroon ng dulong link (E Link) ay nagbibigay ng mas malaking panloob na pambungad na partikular na hinubog upang mapaunlakan ang isang karaniwang D-type na anchor shackle. Ang kaayusan na ito ay naging pamantayan sa industriya para sa mga sasakyang pangkalakal na pupunta sa karagatan, na nag-aalok ng mahusay na koneksyon, mas madaling pagpapalit, at mas malawak na pagkakatugma sa mga kadena na wala sa istante.

Buod ng Paghahambing

Pamantayan sa Pagpili – Isang Praktikal na Balangkas ng Desisyon

Ang pagpili sa pagitan ng 3-link at4-linkang mga disenyo ay hindi basta-basta. Ito ay dapat na nakabatay sa mga sumusunod na teknikal at pagpapatakbo na mga parameter.

Mga hadlang sa espasyo

Kung ang anchor chain locker, hawse pipe, o wildcat pocket ay magpapataw ng mahigpit na limitasyon sa kabuuang haba ng forerunner assembly, ang 3-link na uri ay nag-aalok ng mas maikling alternatibo na maaaring magkasya kung saan ang 4-link ay hindi. Palaging i-verify ang binawi na haba ng pag-iimbak laban sa mga guhit ng pangkalahatang pag-aayos ng barko.

Uri ng Daluyan at Profile ng Pagpapatakbo

Mga barkong mangangalakal sa karagatan (mga bulk carrier, container vessel, tanker) – Piliin ang 4-link configuration. Ito ang standardized na pagpipilian sa mga pangunahing fleet, tinitiyak na ang mga kapalit na bahagi ay madaling makuha mula sa anumang pandaigdigang tagapagtustos ng port at ang mga surveyor ng klase ay hindi makakahanap ng mga isyu sa compatibility.

Tugs, offshore supply vessels, inland waterway craft, at mas maliliit na workboat – Ang 3-link ay maaaring katanggap-tanggap o mas gusto pa, basta't ang pinababang haba ay hindi nakompromiso ang shackle connection at ang working load limit (WLL) ng assembly ay tumutugma o lumampas sa pangunahing chain.

Diameter ng Chain at Pagtutugma ng Marka

Anuman ang configuration, dapat na tumugma ang swivel forerunner sa nominal na diameter ng chain (karaniwang mula 12.5 mm hanggang 162 mm). Kumpirmahin na ang Grade (2 o 3) ng mga forerunner na bahagi ay kapareho o mas mataas kaysa sa pangunahing anchor chain. Ang paghahalo ng mga marka ay hindi inirerekomenda maliban kung partikular na inaprubahan ng classification society.

Klasipikasyon ng Lipunan at Mga Kinakailangan sa Batas

Sumangguni sa naaangkop na mga alituntunin ng estado ng bandila at lipunan ng uri ng barko. Ang ilang mga notasyon ng klase ay nagpapataw ng karagdagang pagsusuri sa pagkapagod o pinakamababang mga margin ng break-load para sa mga bahagi ng swivel. Palaging magmula sa mga tagagawa na may hawak na mga sertipiko ng pag-apruba ng uri para sa may-katuturang hanay ng grado at laki, at hilingin ang buong ulat ng pagsubok ng materyal (MTR) bago ang pag-install.

Konklusyon at Rekomendasyon

Ang pagpili sa pagitan ng 3-link at 4-linkswivel forerunnerssa huli ay nakasalalay sa isang trade-off sa pagitan ng compactness at connectivity.

Para sa karamihan ng komersyal na deep-sea vessel, ang 4-link type ang tiyak na pamantayan — nag-aalok ito ng direktang pakikipag-ugnayan sa shackle, pandaigdigang pagkakaroon ng mga ekstra, at hindi malabo na pagtanggap ng lahat ng pangunahing klasipikasyon na lipunan.

Para sa maliit na tonelada, space-constrained, o espesyal na craft, ang 3-link configuration ay nagbibigay ng isang praktikal na solusyon, sa kondisyon na ang connecting shackle interface ay maingat na inengineered at ang rating ng lakas ng assembly ay ganap na nakadokumento.

Bilang pangwakas na hakbang, masidhing inirerekomenda na isama ang tagagawa ng kagamitan sa pagpupugal at ang dumadalo na surveyor ng klase sa panahon ng disenyo o pagpapalit na yugto. Sa pamamagitan lamang ng pag-cross-check sa mga dimensyon ng forerunner, proof load, at materyal na sertipiko laban sa partikular na anchor-handling system ng sasakyang-dagat ay masisiguro ang isang ligtas, sumusunod, at maayos na pagpili sa operasyon.
